ZG230-450 Molde de lingotes de aluminio

El molde de lingotes de aluminio ZG230-450 es un componente de acero fundido que da al aluminio vertido su forma de lingotes requerida.ZG230-450 identifica el material del molde. EB Castings suministra pedidos de moldes personalizados basados en las dimensiones de la cavidad, la estructura de soporte y la disposición de funcionamiento de la línea de fundición.No es una caldera de fusión de horno o una caldera de refinación.

Geometría de la cavidad y forma del lingote

La cavidad establece el perfil del lingote de solidificación. Su longitud, anchura, profundidad y transiciones de sección deben seguir el dibujo del lingote requerido.las esquinas con radio o una dirección de liberación particular, esas características deben definirse en lugar de estimarse a partir de una vieja fotografía de moho.

La masa nominal del lingote no sustituye las dimensiones de la cavidad. La aleación de aluminio elegida, el nivel de llenado y la forma final pertenecen a la especificación del proceso.proporcionar el dibujo original o un estudio dimensional aprobado, incluidas las superficies e interfaces que controlan la intercambiabilidad.

ZG230-450 acero fundido y el ciclo de funcionamiento

ZG230-450 es la designación del material que lleva este producto. La especificación de compra debe identificar los requisitos de material aplicables y el estado suministrado.Un amplio rango de dureza tomado de tipos de molde no relacionados no sustituye los criterios de aceptación de la fundición ordenada.

Un molde de lingotes experimenta calentamiento y enfriamiento repetidos a medida que se vierte el metal y se retira el lingote.Describa las condiciones del proceso y cualquier historial de agrietamiento, el desgaste o la distorsión local cuando se discute un reemplazo.

Apoyo y manipulación del molde

El contorno externo del molde debe coincidir con la forma en que se instala y se mueve. Las zonas de montaje, las superficies de asientos, las características de elevación y las interfaces de transferencia se indican en el dibujo aprobado.Para una línea con varios moldes intercambiables, las dimensiones de interfaz coherentes son especialmente importantes.

Si el molde se encuentra en un soporte o en una base, incluya esa información de ensamblaje.Las instrucciones de manipulación y los procedimientos de operación siguen siendo responsabilidad de la especificación del equipo y del proceso..

Gases y mecanizado

La fundición de arena proporciona la geometría básica del molde. El alcance de acabado acordado define cualquier superficie de asiento mecanizada, características de montaje, agujeros perforados o agujeros perforados.Se deben distinguir las superficies de fundición generales y las dimensiones finales críticas para que el plan de inspección refleje cómo el molde se ajusta al equipo.

La cotización debe indicar la condición de fundición y cualquier tratamiento o operación de acabado especificado.El tratamiento de borde y el acabado de la cavidad pertenecen al dibujo o pedidoEsto evita sustituir una especificación clara del molde por una lista genérica de procesos de fabricación.

Inspección y planificación de la sustitución

Los controles de dimensiones pueden abarcar el perfil de la cavidad, la geometría de la pared, la envolvente general y las interfaces de instalación.La aceptación debe referirse al componente entregado, no a las afirmaciones de vida útil no verificadas.

Las observaciones de mantenimiento ayudan a explicar por qué se necesita un reemplazo.EB Castings puede revisar el dibujo del molde y los requisitos de suministro con su equipo de adquisición, manteniendo la investigación centrada en el componente de formación de lingotes real.

Resumen de las especificaciones técnicas

Discuta su componente con EB Castings

Envíe a EB Castings el dibujo del molde, los requisitos de cavidad, la cantidad y la disposición de manejo para una cotización específica del componente.

Lecturas técnicas relacionadas

Para la discusión de la verificación de los materiales, leerXRF versus OES para acero fundido y por qué el carbono importa.

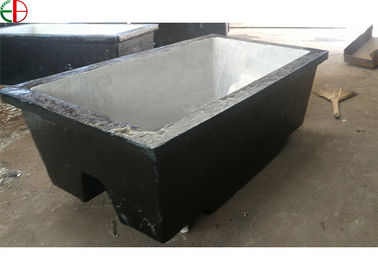

Imágenes de referencia del producto

Las fotografías de los productos existentes ilustran ejemplos de componentes. El material, la geometría y la aceptación siguen el dibujo y el pedido aprobados.
