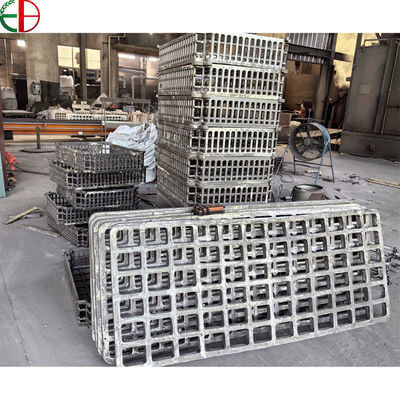

Marcos de carga de horno de fundición personalizados para líneas de tratamiento térmico
Marcos de carga de horno de fundición personalizados para líneas de tratamiento térmico
Marcos de carga de horno de fundición personalizados para líneas de tratamiento térmico
Nombre de la marca
EB
Modelo de producto
Dibujo personalizado según aprobado
País natal
Porcelana
precio unitario
Quotation based on drawing and quantity
Resumen del producto
Bastidores de Carga para Hornos de Fundición Personalizados para Líneas de Tratamiento Térmico Bastidores de horno de fundición y bandejas de rejilla de la gama de productos EB Castings. La geometría individual del bastidor se especifica para la instalación del horno prevista. Especificaciones del ...
Detalles del producto
Resaltar:
marcos de carga de horno de fundición personalizados
,marcos de carga de tratamiento térmico
,marcos de carga de horno con garantía
Material:
Acero fundido resistente al calor; grado según la especificación
Descripción del producto
Bastidores de Carga para Hornos de Fundición Personalizados para Líneas de Tratamiento Térmico
Bastidores de horno de fundición y bandejas de rejilla de la gama de productos EB Castings. La geometría individual del bastidor se especifica para la instalación del horno prevista.
Especificaciones del Producto
- Tipo de producto: Bastidor de carga para horno de fundición
- Familia de materiales: Acero fundido resistente al calor
- Grado de aleación: Seleccionado para el ciclo térmico y la atmósfera especificados
- Dimensiones generales: Según plano de instalación aprobado
- Disposición de carga: Definida por las posiciones de los componentes y la disposición de los soportes
- Interfaces de bandeja: Según las dimensiones de la bandeja y el soporte de acoplamiento
- Características de manipulación: Según el arreglo de elevación o transferencia aprobado
- Inspección: Dimensiones del plano y requisitos de material acordados
Sistemas Optimizados de Soporte de Carga para Hornos
Un bastidor de carga para horno lleva las bandejas, soportes y piezas de trabajo a una disposición repetible durante el tratamiento térmico. EB Castings suministra bastidores fundidos a medida para instalaciones de hornos donde el accesorio debe ajustarse a la envolvente de trabajo, al equipo de transferencia y a la carga de producción. Este producto está destinado a proyectos que requieren un bastidor definido por plano en lugar de una cesta estándar seleccionada solo por su longitud y anchura exteriores.
El bastidor proporciona las interfaces estructurales alrededor de las cuales se ensambla la carga. Sus rieles, travesaños y áreas de contacto determinan dónde las piezas o bandejas soportadas se apoyan en el accesorio. Una disposición clara ayuda a los equipos de producción a reproducir el posicionamiento previsto de un lote a otro y proporciona al personal de mantenimiento superficies identificables para inspeccionar mientras el accesorio permanece en servicio.
Ingeniería de Acero Fundido Resistente al Calor
La selección del material comienza con el ciclo térmico y el entorno del horno. La temperatura de calentamiento, el tiempo a temperatura, la práctica de enfriamiento y la atmósfera influyen en la idoneidad de una aleación de fundición resistente al calor. Por lo tanto, un accesorio utilizado a través de ciclos repetidos de calentamiento y enfriamiento debe especificarse para sus condiciones de operación reales, en lugar de asignarle una capacidad de temperatura de una tabla de materiales no relacionada.
El diseño de la fundición y la elección de la aleación trabajan juntos. Las transiciones de sección, las longitudes sin soporte y las posiciones de contacto afectan cómo las cargas pasan a través del bastidor. Para un proyecto de reemplazo, el plano existente proporciona un punto de partida útil; las fotografías de distorsión, agrietamiento o soportes desgastados ayudan a identificar las áreas que merecen una revisión de ingeniería adicional antes de que se pida el próximo bastidor.
Interfaces Prácticas de Ensamblaje
La instalación exitosa depende de más que la envolvente exterior. Los asientos de las bandejas deben alinearse con el equipo de acoplamiento, las alturas de los soportes deben adaptarse a la disposición de la carga y las interfaces de elevación o transferencia deben corresponder al equipo utilizado en la línea. Donde un bastidor soporta bandejas extraíbles, sus superficies de asiento y detalles de localización deben definirse juntos para que una pieza no se especifique independientemente de la otra.
El acceso para la carga y descarga también es importante. Los componentes necesitan una posición intencionada dentro del bastidor, con espacio libre adecuado alrededor de las piezas adyacentes y el equipo circundante. Se pueden incorporar áreas abiertas en la disposición para adaptarse al proceso, mientras que los miembros de soporte permanecen posicionados para soportar la carga prevista. El espaciado final y la carga permitida deben figurar en la documentación de ensamblaje aprobada.
Aplicaciones de Reemplazo e Instalación Nueva
Las consultas típicas incluyen portadores de horno de reemplazo, bastidores utilizados con bandejas de fundición y ensamblajes de carga para tratamiento térmico industrial. Para reemplazos repetidos, mantener dimensiones de interfaz consistentes puede ser tan importante como igualar la forma general. Para una nueva instalación, el bastidor debe revisarse junto con la envolvente de la cámara, la ruta de transferencia y la disposición de la pieza de trabajo antes de que se publiquen los detalles de producción.
Las prioridades de inspección incluyen dimensiones generales, ubicaciones de soportes, niveles de asiento y cualquier área mecanizada especificada en el plano. La identificación del material y los requisitos de examen adicionales se pueden incluir en la especificación del pedido. Una disposición documentada también proporciona una referencia útil para comprobaciones posteriores, lo que permite a los equipos de mantenimiento comparar el bastidor utilizado con las posiciones de soporte previstas.
Solicite su Presupuesto Personalizado para Bastidor de Horno
Envíe el plano del bastidor, los detalles de la bandeja de acoplamiento, el ciclo operativo y la disposición de carga propuesta para un presupuesto específico del proyecto. Incluya fotografías del ensamblaje actual al reemplazar un bastidor existente. Reúna los requisitos del accesorio, el horno y la manipulación en una especificación clara, y dé a su próximo ensamblaje de carga un punto de partida práctico.
