45 Barras de horquilla forjadas de acero con extremos roscados
45 Barras de horquilla forjadas de acero con extremos roscados
45 Barras de horquilla forjadas de acero con extremos roscados
Nombre de la marca
EB
Modelo de producto
Dibujo personalizado según aprobado
País natal
Porcelana
precio unitario
Quotation based on drawing and quantity
Resumen del producto
45 Barras de clevis forjadas de acero con extremos roscados Fotografía de referencia de la varilla bifurcada de EB Castings que muestra la forma de la hendidura y el tallo roscado. Las dimensiones de conexión se establecen en el dibujo de la pieza aprobada. Especificaciones del producto Forma del ...
Detalles del producto
Resaltar:
45 varillas de horquilla de acero
,barras de horquilla roscadas
,barras de horquilla de acero forjado
Material:
Acero estructural 45 carbono.
Descripción del producto
45 Barras de clevis forjadas de acero con extremos roscados

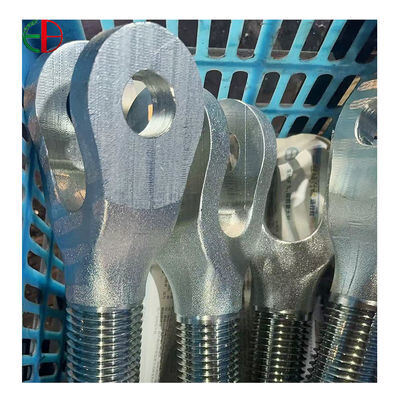

Fotografía de referencia de la varilla bifurcada de EB Castings que muestra la forma de la hendidura y el tallo roscado. Las dimensiones de conexión se establecen en el dibujo de la pieza aprobada.Especificaciones del producto
- Forma del producto: varilla de conexión forjada de punta de tenedor
- Material: acero estructural de 45 grados de carbono
- Características de conexión: extremo de la hendidura y tallo roscado externamente
- Agujero de alfiler y horquilla: para el dibujo del alfiler de acoplamiento y de la llave
- Tamaño y anchura del hilo: Conforme a las especificaciones de hilo aprobadas
- Tratamiento térmico: según lo especificado para la pieza ordenada
- Condición de la superficie: acabado y protección acordados con el pedido
- Enfoque de la inspección: alineación de la horquilla, posición del orificio y ajuste del hilo
Conexión forjada con diseño de doble interfaz
EB Castings suministra 45 barras clevis forjadas de acero con extremos roscados para conexiones mecánicas basadas en dibujo.mientras que el tallo roscado se conecta al componente roscado correspondienteLa unión de estas dos interfaces en una sola pieza hace que la varilla sea útil cuando una conexión fijada debe combinarse con una conexión de tornillo especificada.
El producto está definido por su geometría completa de conexión: espacio de horquilla, grosor de oreja, posición del agujero de alfiler, dimensiones del tallo y detalles del hilo.Una varilla que se ajusta al hilo, pero no proporciona el espacio libre de la horquilla correcta no puede realizar la función de conexión prevista, incluso si su aspecto general se asemeja a la parte original.
45 Acero al carbono y procesamiento a medida
El acero estructural de carbono 45 es la base material de este producto, cuyas propiedades mecánicas finales dependen de la condición del material, del tamaño de la sección y del tratamiento térmico especificado.El pedido debe indicar la condición de entrega requerida y cualquier prueba de aceptación., de modo que la selección y el procesamiento de los materiales estén relacionados con la función real del componente.
La forja establece la forma básica de la barra y del tenedor, seguida de las operaciones de acabado necesarias para el dibujo.Las caras y los hilos de rodamiento requieren especial atención porque interactúan directamente con otros componentesCuando se requiere un tratamiento térmico, la secuencia de fabricación debe tener en cuenta su efecto sobre las dimensiones finales y la condición de la superficie.
Especificaciones de extremos roscados para un montaje fiable
La especificación del hilo debe indicar su designación, tono, dirección, clase de tolerancia y longitud utilizable.Estos detalles determinan si la varilla encajará en su componente de apareamiento y proporcionar el compromiso previstoUn hilo externo que se ve correcto en una fotografía no es un sustituto de un dibujo completo.especialmente al reemplazar una conexión anterior o al trabajar con equipos de diferentes proveedores.
La transición entre las secciones roscadas y no roscadas también pertenece a la revisión dimensional.la franquicia de salida y las características de desgarro afectan a cómo se puede ensamblar y asegurar la conexiónSi el conjunto utiliza un componente de bloqueo separado, sus requisitos de asientos y espacio libre deben considerarse con la varilla en lugar de añadirse después de que la pieza se haya fabricado.
Geometría de Clevis y espacio libre para el movimiento
El hueco interior de la horquilla debe acomodar la llave de apareamiento, mientras que el diámetro y la posición del orificio del alfiler deben corresponder a la disposición prevista de los alfileres.Las distancias de los bordes y la relación entre el eje del alfiler y el eje de la varilla son características de dibujo importantesCuando se requiere un movimiento en la articulación, las partes circundantes necesitan una distancia suficiente durante todo el recorrido previsto.
Los proyectos típicos incluyen varillas de enlace de reemplazo y hardware de conexión personalizado para conjuntos mecánicos.El pin seleccionado, el gancho de apareamiento, el enlace del hilo y la disposición de retención contribuyen a la conexión; estos deben revisarse juntos al especificar una nueva pieza o cambiar un diseño existente.
Directrices para el control y la inspección de la calidad
Los puntos de inspección útiles incluyen el hueco de la horquilla, la alineación del orificio, el ajuste del hilo, las longitudes pertinentes y cualquier acabado de superficie especificado.La documentación sobre el material y el tratamiento térmico puede identificarse en los requisitos del pedidoLos criterios de aceptación claros ayudan a conectar la pieza terminada con el dibujo de montaje y simplifican la inspección de entrada antes de que las barras entren en producción o en stock de mantenimiento.
Envíe a EB Castings su dibujo, la designación del hilo, los detalles del alfiler de apareamiento y la cantidad requerida.Elija una varilla especificada alrededor de las partes de apareamiento reales, con el tenedor y el hilo trabajando juntos desde el principio.
